Kæder

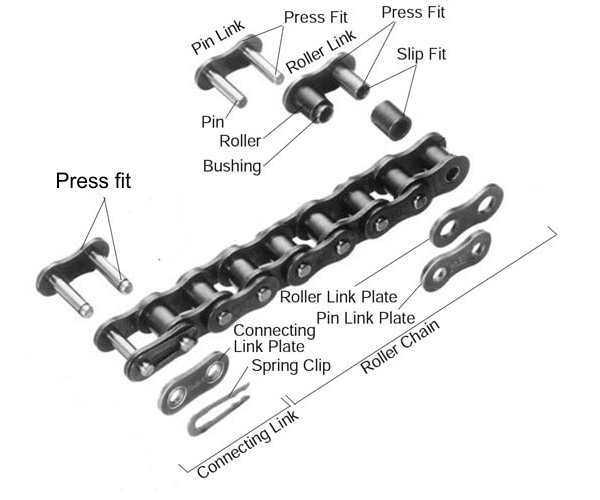

”Rullekæder” som er typen vi bruger på Kreidler kører på et roterende tandhjul forbundet med en motor, der bevæger kæden. I denne kæder bruges to typer led, for at det kan fungere.
Inner led (også kendt som Roller Links), her er to indvendige plader holdt sammen af to bøsninger, på disse to bøsninger sidder der to ruller.
Ydre led (også kendt som Pin Links), her er to ydre plader der holdes sammen af tappe som passerer gennem bøsningerne på det indre led og presset sammen.
Samleledet er et led bestående af et ydre led med længere tappe, hvor der er fræset en rille i hver tap, hvor en låsebøjle (spring clip) monteres med den lukkede ende i bevægelsesretningen.
Kæderne er fabrikeret efter DIN 8187 normen, som i dag hedder ISO 606.
Kreidler bruger fire forskellige typer kæder.
Den første type er monteret indvendig i 2 og 3 gears pedal motorer.
kæde har følgende data
Størrelse 3/8″x5/32″.
stigning (rulleafstand) på 9,53 mm.
Indvendig bredde er3,97 mm.
Rulle diameter 6,35 mm.
I motoren forbinder denne pedalakslen med gearkassen og har 28 led (00.93.11).
Pedal kæde
Størrelse 1/2″x1/8″.
Type 410 (Union 747).
Længde (normal) 112 kædeled.
Stigning (rulleafstand) 12,7 mm.
Indvendig bredde 3,18 mm.
Rullediameter 7,75 mm.
Kæden er monteret på højre side af automatik knallerter (moped) og forbinder pedalerne som er monteret uden for motoren med baghjulet.
Alle 112 kædeled er ikke påkrævet. Kæden afkortes til den nødvendige længde ved montering og lukkes med det medfølgende samleled.
Mofa und Mokick Knallerter
Størrelse 1/2x 3/16″.
Type 415.
Længde normalt 122 kædeled.
Stigning (rulleafstand) 12,7 mm.
Indvendig bredde 4,76 mm.
Rullediameter 7,75 mm.
På alle Kreidler Mofa, Moped og Mokick knallerter forbinder denne type kæde motoren med baghjulet i venstre side.
Alle 122 kædeled er ikke påkrævet. Kæden afkortes til den nødvendige længde ved montering og lukkes med det medfølgende samleled.
Motorcykler og lette motorcykler
Størrelse 1/2×1/4″.
Type 420.
længde (normalt) 120 kædeled.
Stigning (rulleafstand) 12,7 mm.
Indvendig bredde 6,35 mm.
Rullediameter 7,75 mm.
Denne kæde bruges på alle 50cc ”ikke neddroslede” Kreidler modeller fra 60’erne, såsom RS, TM samt alle 80cc modellerne.
Alle 120 kædeled er ikke påkrævet. Kæden afkortes til den nødvendige længde ved montering og lukkes med det medfølgende samleled.
Kædepleje
Kæden slides hovedsageligt på grund af smudspartikler, der klæber til kædefedtet og ligefrem slider materialet på kæden og kædehjulet.
Hvis du værdsætter en lang levetid for din kæde, bør du rengøre og eftersmøre den regelmæssigt.
Vi anbefaler at bruge en kædespray der er tynd når den sprøjtes på og kort tid efter bliver mere ”fedtet”, det er vigtigt at den er tynd ved på-sprøjtning så olien kommer ind i alle de små ruller
Kreidler Florett’s standard kædekasse er en ideel beskyttelse mod snavs. Men selvom du ikke kan se kæden, bør du tjekke under den regelmæssigt.
Herunder ses et udsnit af de mest gængse kæder der er brugt med deres dimensioner.
